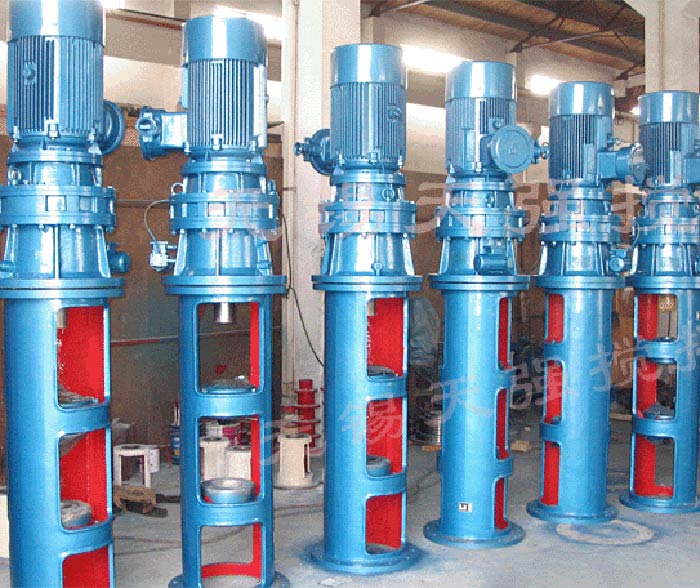

电机摆线减速机机架

电机摆线减速机机架的介绍：

1、电机摆线减速机机架的选用,原则上是根据减速机翰岀轴径的大小来确业机架型号,只要接口形式及安装尺寸相符减速机的输出轴大小在一定范围内可以对机架型号上下浮动。若选用减速机的安装尺寸与机架不符,在一定范围内我公司也可以对机架上法兰进行调整与减速机联接,满足用户要求。

2、无支点机架。机架本身无轴的支承点,搅拌轴是以减速机输B受或只受较小轴向负荷、搅拌不太强烈的搅拌装置。搅拌轴与减速机的联接必须用刚性联轴器,特别是以Q型夹壳联轴器为好。

3、单支点机架,具备下列条件之一者,选用单支点机架为好

(1)搅拌容器设置底轴承、作为一个受力支点

(2)轴封本体设有轴承(包括刚性衬),作为一个受力支点(受力程度按轴封要求规定)

(3)搅拌容器内,轴中部设有导向轴承、作为一受力支点(即中间轴承)。

当具备上述条件的搅拌轴、在选用单支点机架时,搅拌轴与减速机之间的联轴器须选用H型弹性柱销联轴器。
